Ist zwar 06 aber Lamda genauso:

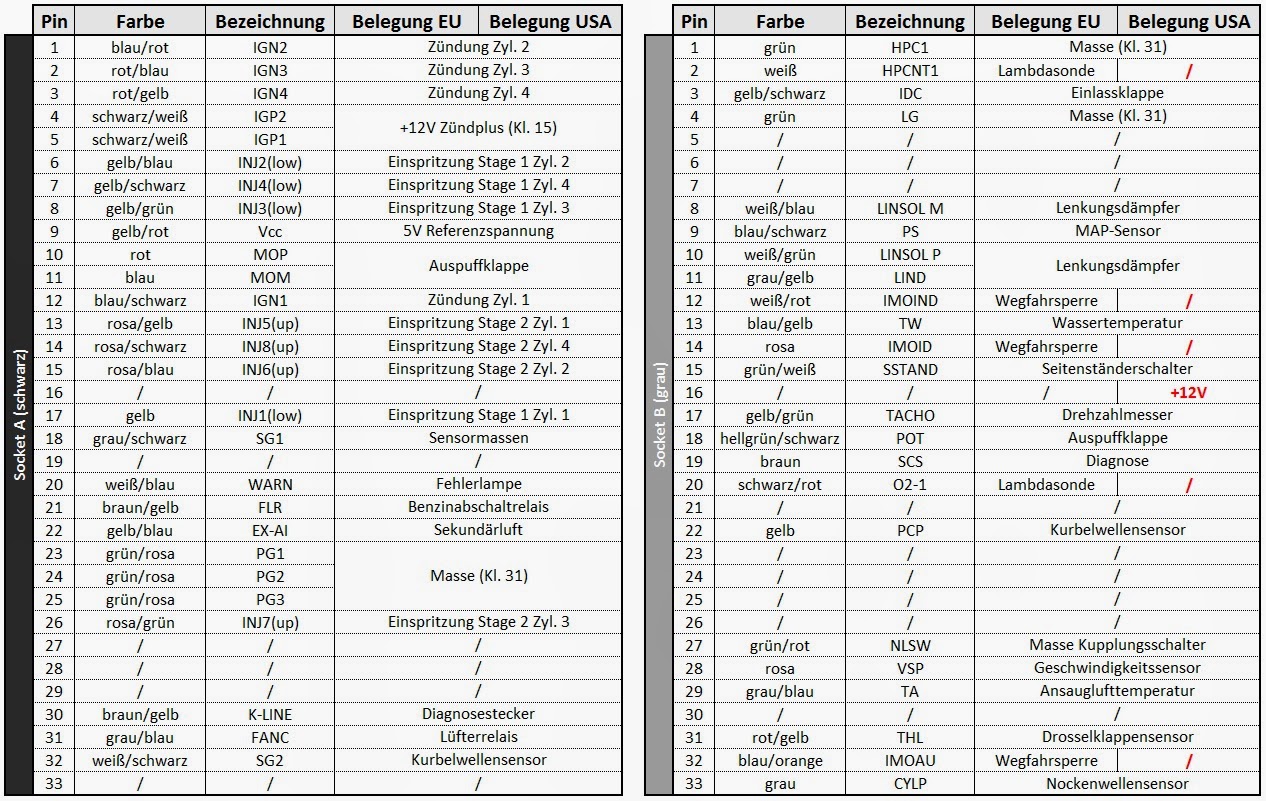

Evtl. ist es auch für andere hilfreich: Hab die Steckerbelegung des Steuergeräts mal in Tabellenform gebracht:

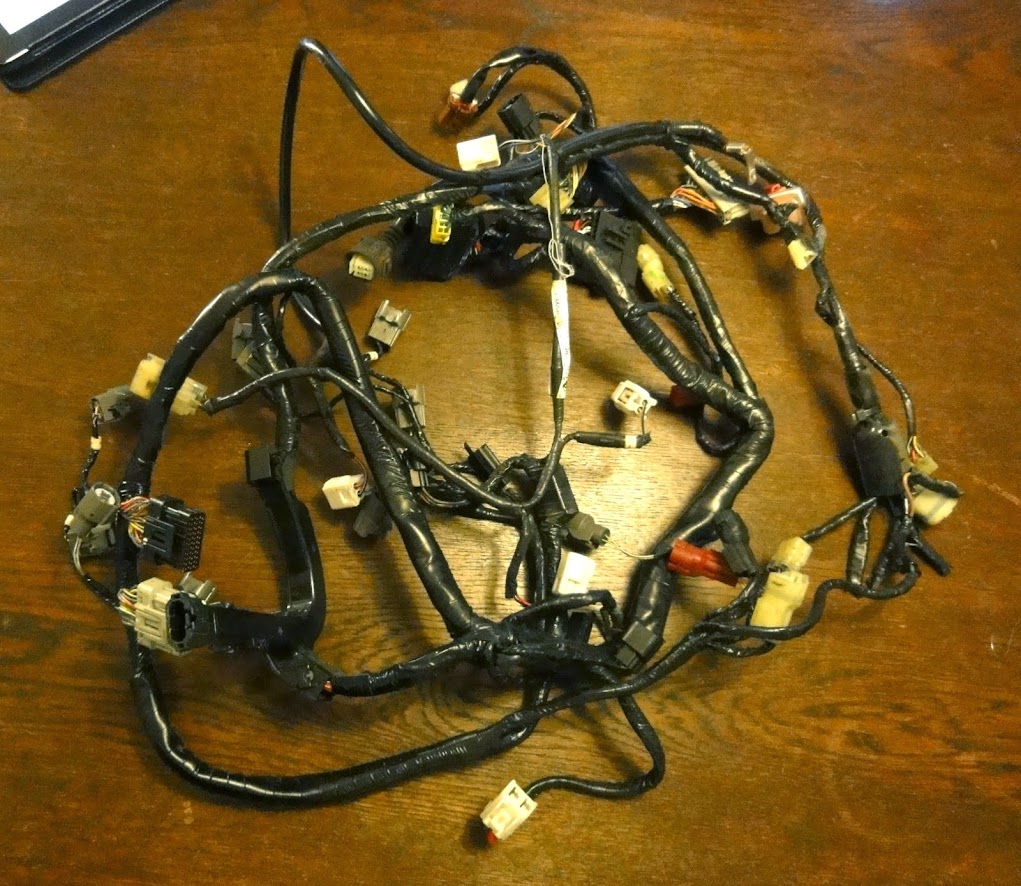

Der Kabelbaum wurde auch gestrippt. Erstaunlich wie wenig übrig bleibt, wenn man nur die Motor-relevanten Teile isoliert
Das kann leider nicht sein da ich an meinen Steckern pro socket 32 Pins habe und nicht 33
Aber der Schaltplan sollte an der ECU etwa gleich sein. Du muesstest ja bei dir die unbelegten Pins haben. du brauchst nur die beiden von der Heizung.
Das kann leider nicht sein da ich an meinen Steckern pro socket 32 Pins habe und nicht 33
Stimmt, laut Schaltplan haben die beiden Stecker nur je 32 Pin's, da stimmt was an dieser Tabelle nicht
Die Tabelle ist irgendwo im Forum aber soll von einer 2006er sein. Die haben vielleicht einen Pin mehr.
Also wenn ich das mit dem Schaltplan der SC57 vergleiche, stimmt an dieser Tabelle gar nichts, die Farben sind alle auf anderen Pins.
Die Tabelle ist irgendwo im Forum aber soll von einer 2006er sein. Die haben vielleicht einen Pin mehr.
Nö die Steuergeräte sollten bis auf die Software identisch belegt sein.
Oder nicht, hab jetzt doch einen Plan von BJ 2006 gefunden da sind 33 Pins, scheint doch ganz anders belegt zu sein.
Hmmm ok. Dann kann man das nicht verwenden so.
Hmmm ok. Dann kann man das nicht verwenden so.
Nee für das 2004/2005er Modell nicht.
Da geht von der Lambda Sonde:
grau/schwarz auf Pin 26 grauer Stecker
Schwarz /rot auf Pin 13 grauer Stecker
schwarz/weiss auf Pin 16 grauer Stecker
weiss auf Pin 6 schwarzer Stecker
Was genau hast du denn da gebrückt? Normal kommt ja ein Widerstand rein der die Heizung der Sonde simuliert, ich glaube das waren so um die 330 Ohm wenn keine Sonde dran ist.
Wie hast du das gemacht ? Hast du die richtig an den ECU Steckern eingepinnt ? Vielleicht kein guter Kontakt.
Hmmmmmmm . Bei der 50er ist am schwarzen Stecker schwarz/gruen und am grauen schwarz/weiss von der Heizung. Wobei vermutlich der schwarz/gruen Masse ist.
Aber die Farben von der 2005er hat ja Chris oben beschrieben.
Also normal hast du es richtig gemacht schaetze ich.
Anscheinend bin ich jetzt grade auf dem lambda-sensor und nicht auf der Heizung
Ne denke nicht, dann kaeme der Fehler auch kalt normal. Es wird nur die Heizung ueberwacht.
