Lichtmaschine Wicklungen messen

Wenn der Stecker abgezogen ist vom Regler und du trotzdem Verbindung hast zu Masse ist die Wicklungsisolierung zum Kern beschaedigt. Da wie du gezeichnet hast eh alle verbunden sind, hast du also ueberall Kontakt zu Masse. Also defekt.

Die erzeugt trotzdem Spannungen . Nur ist eben nun Potential der Lima auf Masse wo es nicht hingehoert.

Heisst, du kannst nun auch Spannungen messen zwischen Masse und den gelben.

Das wiederum mag dein Regler nicht . Darum sicher kaputt.

Zitat von beb44

Ok, und dass die drei Windungen trotzdem die gleiche Wechselspannung erzeugen, wird durch den Masse-Schluss nicht behindert?

Habe gerade noch einen ähnlichen Fred gefunden:

Thema

Lichtmaschine defekt Masseschluss auf allen Leitungen

Guten Abend zusammen,

letzte Woche bin ich leider mal wieder mit der Blade stehengeblieben. Der ursprüngliche Verdacht ging Richtung Limaregler. Nach dem Messen vermute ich leider, dass der Stator hinüber ist. Ich habe auf allen drei Leitungen Masseschluss.

Meine Erfahrungen in der Elektrik sind nicht sonderlich groß und ich kann mir leider darauf keinen Reim machen. Im Forum finde ich keinen passenden Beitrag. Meist ist jeweils nur eine Leitung betroffen.

Beim AC Messen weist eine Leitung eine…

bass0tard

10. August 2021 um 21:09

Das kommt immer drauf an wo die Verbindung zu Masse ist. Da es aber nur eine der inneren Wicklungen einer Spule betrifft , ( also das weiss ich natuerlich nicht , koennen auch mehrere sein), ist die Spannung dennoch nahezu gleich. Du hast ja immer jede 3te Wicklung auf dem Stator zu einer Spule. Also ist je nach Stelle der Beruehrung nur marginal ein Unterschied in der effektiven Windungszahl. Ganz identisch wird sie vermutlich nicht sein. Aber moeglicherweise nicht so leicht zu erkennen.

Du kannst ja mal alle 3 gelben nacheinander messen zu Masse. Also die Spannung je zu Masse. Da koenntest du einen groesseren Unterschied sehen.

Nuetzen tut dir das alles nicht wirklich. Du brauchst eine neue Lima wenn sie kontakt hat zu Masse.

Anhand des Widerstands dürfte es aber möglich sein, die betreffende Wicklung zu erkennen, obwohl das genausowenig nutzt.

Zitat von sturzflug

Anhand des Widerstands dürfte es aber möglich sein, die betreffende Wicklung zu erkennen, obwohl das genausowenig nutzt.

Das wird kaum messbar sein. Vielleicht mit einem Milliohmmeter oder LCR Meter wenn man es drauf anlegt. Aber eben, ist so oder so Schrott.

Zitat von beb44

Unabhängig vom konkreten Fall finde ich schon interessant zu klären, wie so ein Fehler entsteht.

Such dir was aus:

• Öl
• Temperatur
• Alter
• spröde und aufbröckelnde Isolierung

kannst auch mal hier etwas herum lesen....

Beitrag #5

Thema

Lichtmaschine defekt.. was tun

Hi,
ich bin samstag mit defekter Lichtmaschine stehen geblieben.
Nach messen der Spannung war es klar, 2 mal 15 V und 1 mal 0V

Hab heute mal in der Bucht geschaut, drt gibts die "Zuberhörstatoren" ja recht günstig. Hat mit den Teilen schon jemand Erfahrungen gemacht?
Wie siehts mit nem Wickler aus? Lohnt sich das, diedefekte Lima neu wickeln zu lassen?

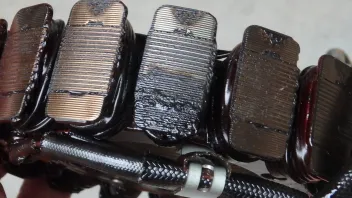

Achja, Behre hat bei seinem Kainzinger Motor 2,5mm² verlegt. Was für eine Leistung bringt denn die Lichtmaschine? Ich hab jetzt mal mit 300W…

Markus SC33

28. März 2011 um 22:32

Das mit den dickeren Kabeln habe ich vor 8 Jahren bei meiner Lima auch gemacht, habe nur die Kabel getauscht, die Lima war ja noch ok

Ist ähnlich einem Wasserschaden, da tropt es auch immer an einer anderen Stelle und nicht bei der Ursache.
